Подробности за продукта
|
Място на произход: |
Джъдзян, Китай |
|
Име на марката: |
jorch |
|
Спецификация: |
26-пинов автомобилен конектор ECU Electronic |
|
Номер на модела: |
DJ7261A-1-21 |
|
OEM част №: |
MX23A26SF1 |
|
Тип: |
Адаптер |
|
цвят: |
черен |
|
Мъж или жена: |
женски |
|
Тип конектор: |
Запечатан |
|
Сертификация: |
TUV, TS16949, ISO14001 система и RoHS |
|
Срок на плащане: |
30% предварителен депозит, 70% преди изпращане, 100% TT предварително |
|
Възможност за проектиране: |
Можем да доставим проба, OEM и ODM са добре дошли. Персонализиран чертеж със стикери, матирано, печат са налични като заявка |
|
Опаковка: |
100,200,300,500,1000PCS на торба с етикет, Експортна стандартна кашон |
|
Време за доставка: |
Достатъчни запаси и силен производствен капацитет гарантират навременна доставка |

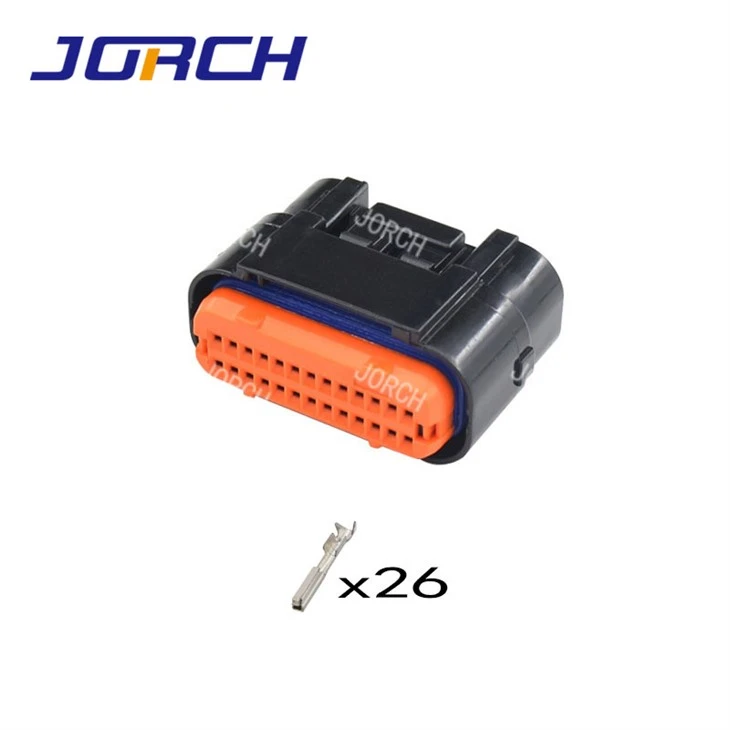

MX23A26SF1 е автомобилен конектор със следните характеристики и спецификации:
1. Област на приложение: Този конектор се използва широко в различни водоустойчиви устройства като автомобили и мотоциклети.
2. Водоустойчива структура: Конекторът от серия MX23A има висока екологична производителност и образува водоустойчива структура чрез уплътняване в зоната на съединяване и уплътнителни пръстени в зоната за кримпване на проводника.
3. Дизайн на външния вид: Плосък външен вид, височина на монтаж на платката от 18,3 мм и височина на конектора на гнездото до 22,2 мм (12-щифт към 34-щифт).
4. Структура на контакта: Контактът на гнездото приема високонадеждна структура с двойни ребра и голяма структура на фаска от предната страна, за да се предотврати повреда на уплътнителния пръстен.
5. Откриване на инсталиране: Процесът на инсталиране на предната капачка може да открие дали контактът на гнездото е напълно вкаран в корпуса.
6. Уплътнителен пръстен: Напълно водоустойчиви уплътнителни пръстени се използват в областта на кримпване на контакта на гнездото, за да се намали размерът, а водоустойчивите уплътнителни пръстени се използват в зоната на свързване на съединителя; може напълно да предотврати докосването на пръстите на изолационната стена.
7. Тип щифт: Предлагат се конектори с обратен щифт (щифтовете са обърнати нагоре), както и части с 12-позиция и 26-позиция.
8. Спецификации:
- Стъпка: 2.5 мм
- Брой щифтове: 26-позиция
- Ток: 3 A
- Диелектрично издръжливо напрежение: 1000VRMS (1 минута)
- Изолационно съпротивление: минимум 100 MΩ
- Контактно съпротивление: максимум 10 mΩ (първоначална стойност)
- Работен температурен диапазон: -40 градуса до +125 градуса
- Приложими типове кабели: AVSS, AVS (частично)
- Проводима площ: 0.3 mm2 до 1,25 mm2.
9. Съответствие с околната среда: Съвместим с ROHS3, не се влияе от REACH, ECCN е EAR99, HTSUS е 8536.69.8000.
10. Метод на опаковане: Обикновено се продава в торби, с минимална поръчка от 250 броя на торба.
Този съединител е идеален за използване в автомобилни и други приложения, изискващи водоустойчиви връзки, поради своята водоустойчивост и надеждност.
